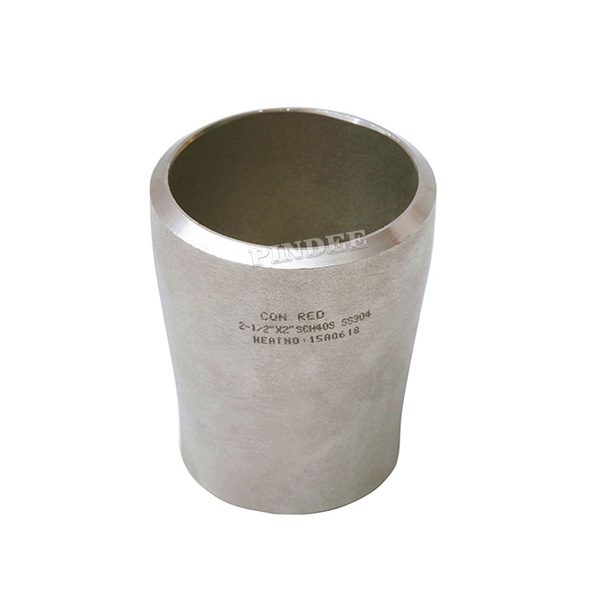

Stainless Steel Butt Weld Concentric Reducer

Material：Stainless steel ASTM A403 WP304,304L,316,316L,321 etc
Type:Long Radius & Short Radius Elbow 180°, Elbow 90°, Elbow 45°, Tee, Reduced Tee, Cross, Cap, Concentric Reducer, Eccentric Reducer, Stub end
Size:1/2"-72"（DN15-DN1800）
Standard:ASME B16.9,ASME B16.25,MSS SP-75、DIN2617、JISB2311、JISB2312、JISB2313
Wall thickness:Sch10-Sch160、XXS、XS、STD
Connection:Welding, threaded, socket welded
Packaging: Wooden Cases or wooden pallet or as per customers requirement
Applications range: Petroleum, chemical, power, gas, metallurgy, shipbuilding, construction, etc

Availability:

Quantity:



Inquire

Product Description

Product Description

Stainless-Steel-Butt-Weld-Concentric-Reducer DRAWING

Nominal Pipe Size	Outside Diameter		Center to End	5S
Nominal Pipe Size	OD1	OD2	H	T1	T2
3/4X1/2	1.050 0.840		1.50	0.065	0.065
1X3/4	1.315 1.050		2.00	0.065	0.065
1X1/2	1.315 0.840		2.00	0.065	0.065
1-1/4X1	1.660 1.315		2.00	0.065	0.065
1-1/4X3/4	1.660 1.050		2.00	0.065	0.065
1-1/4X1/2	1.660 0.840		2.00	0.065	0.065
1-1/2X1-1/4	1.900 1.660		2.50	0.065	0.065
1-1/2X1	1.900 1.315		2.50	0.065	0.065
1-1/2X3/4	1.900 1.050		2.50	0.065	0.065
1-1/2X1/2	1.900 0.840		2.50	0.065	0.065
2X1-1/2	2.375 1.900		3.00	0.065	0.065
2X1-1/4	2.375 1.660		3.00	0.065	0.065
2X1	2.375 1.315		3.00	0.065	0.065
2X3/4	2.375 1.050		3.00	0.065	0.065
2-1/2X2	2.875 2.375		3.50	0.083	0.065
2-1/2X1-1/2	2.875 1.900		3.50	0.083	0.065
2-1/2X1-1/4	2.875 1.660		3.50	0.083	0.065
3X2-1/2	3.500 2.875		3.50	0.083	0.083
3X2	3.500 2.375		3.50	0.083	0.065
3X1-1/2	3.500 1.900		3.50	0.083	0.065
3X1-1/4	3.500 1.660		3.50	0.083	0.065
3-1/2X3	4.000 3.500		4.00	0.083	0.083
3-1/2X2-1/2	4.000 2.875		4.00	0.083	0.083
3-1/2X2	4.000 2.375		4.00	0.083	0.065
4X3-1/2	4.500 4.000		4.00	0.083	0.083
4X3	4.500 3.500		4.00	0.083	0.083

Nominal Pipe Size	10S		40S		80S
Nominal Pipe Size	T1	T2	T1	T2	T1	T2
3/4X1/2	0.083	0.083	0.113	0.109	0.154	0.147
1X3/4	0.109	0.083	0.133	0.113	0.179	0.154
1X1/2	0.109	0.083	0.133	0.109	0.179	0.147
1-1/4X1	0.109	0.109	0.140	0.133	0.191	0.179
1-1/4X3/4	0.109	0.083	0.140	0.113	0.191	0.154
1-1/4X1/2	0.109	0.083	0.140	0.109	0.191	0.147
1-1/2X1-1/4	0.109	0.109	0.145	0.140	0.200	0.191
1-1/2X1	0.109	0.109	0.145	0.133	0.200	0.179
1-1/2X3/4	0.109	0.083	0.145	0.113	0.200	0.154
1-1/2X1/2	0.109	0.083	0.145	0.109	0.200	0.147
2X1-1/2	0.109	0.109	0.154	0.145	0.218	0.200
2X1-1/4	0.109	0.109	0.154	0.140	0.218	0.191
2X1	0.109	0.109	0.154	0.133	0.218	0.179
2X3/4	0.109	0.083	0.154	0.113	0.218	0.154
2-1/2X2	0.120	0.109	0.203	0.154	0.276	0.218
2-1/2X1-1/2	0.120	0.109	0.203	0.145	0.276	0.200
2-1/2X1-1/4	0.120	0.109	0.203	0.140	0.276	0.191
3X2-1/2	0.120	0.120	0.216	0.203	0.300	0.276
3X2	0.120	0.109	0.216	0.154	0.300	0.218
3X1-1/2	0.120	0.109	0.216	0.145	0.300	0.200
3X1-1/4	0.120	0.109	0.216	0.140	0.300	0.191
3-1/2X3	0.120	0.120	0.226	0.216	0.318	0.300
3-1/2X2-1/2	0.120	0.120	0.226	0.203	0.318	0.276
3-1/2X2	0.120	0.109	0.226	0.154	0.318	0.218
4X3-1/2	0.120	0.120	0.237	0.226	0.337	0.318
4X3	0.120	0.120	0.237	0.216	0.337	0.300

Nominal Pipe Size	Outside Diameter		Center to End	5S
Nominal Pipe Size	OD1	OD2	H	T1	T2
4X2-1/2	4.500	2.875	4.00	0.083	0.083
4X2	4.500	2.375	4.00	0.083	0.065
5X4	5.563	4.500	5.00	0.109	0.083
5X3-1/2	5.563	4.000	5.00	0.109	0.083
5X3	5.563	3.500	5.00	0.109	0.083
5X2-1/2	5.563	2.875	5.00	0.109	0.083
6X5	6.625	5.563	5.50	0.109	0.109
6X4	6.625	4.500	5.50	0.109	0.083
6X3-1/2	6.625	4.000	5.50	0.109	0.083
6X3	6.625	3.500	5.50	0.109	0.083
8X6	8.625	6.625	6.00	0.109	0.109
8X5	8.625	5.563	6.00	0.109	0.109
8X4	8.625	4.500	6.00	0.109	0.083
10X8	10.750	8.625	7.00	0.134	0.109
10X6	10.750	6.625	7.00	0.134	0.109
10X5	10.750	5.563	7.00	0.134	0.109
12X10	12.750	10.750	8.00	0.156	0.134
12X8	12.750	8.625	8.00	0.156	0.109
12X6	12.750	6.625	8.00	0.156	0.109
14X12	14.000	12.750	13.00	0.156	0.156
14X10	14.000	10.750	13.00	0.156	0.134
14X8	14.000	8.625	13.00	0.156	0.109
16X14	16.000	14.000	14.00	0.165	0.156
16X12	16.000	12.750	14.00	0.165	0.156
16X10	16.000	10.750	14.00	0.165	0.134
18X16	18.000	16.000	15.00	0.165	0.165

4X2-1/2	0.120	0.120	0.237	0.203	0.337	0.276
4X2	0.120	0.109	0.237	0.154	0.337	0.218
5X4	0.134	0.120	0.258	0.237	0.375	0.337
5X3-1/2	0.134	0.120	0.258	0.226	0.375	0.318
5X3	0.134	0.120	0.258	0.216	0.375	0.300
5X2-1/2	0.134	0.120	0.258	0.203	0.375	0.276
6X5	0.134	0.134	0.280	0.258	0.432	0.375
6X4	0.134	0.120	0.280	0.237	0.432	0.337
6X3-1/2	0.134	0.120	0.280	0.226	0.432	0.318
6X3	0.134	0.120	0.280	0.216	0.432	0.300
8X6	0.148	0.134	0.322	0.280	0.500	0.432
8X5	0.148	0.134	0.322	0.258	0.500	0.375
8X4	0.148	0.120	0.322	0.237	0.500	0.337
10X8	0.165	0.148	0.365	0.322	0.500	0.500
10X6	0.165	0.134	0.365	0.280	0.500	0.432
10X5	0.165	0.134	0.365	0.258	0.500	0.375
12X10	1.180	0.165	0.375	0.365	0.500	0.500
12X8	1.180	0.148	0.375	0.322	0.500	0.500
12X6	1.180	0.134	0.375	0.280	0.500	0.432
14X12	0.188	0.180	-	-	-	-
14X10	0.188	0.165	-	-	-	-
14X8	0.188	0.148	-	-	-	-
16X14	0.188	0.188	-	-	-	-
16X12	0.188	0.180	-	-	-	-
16X10	0.188	0.165	-	-	-	-
18X16	0.188	0.188	-	-	-	-

Nominal Pipe Size	Outside Diameter		Center to End	5S
Nominal Pipe Size	OD1	OD2	H	T1	T2
18X14	18.000	14.000	15.00	0.165	0.156
18X12	18.000	12.750	15.00	0.165	0.156
20X18	20.000	18.000	20.00	0.188	0.165
20X16	20.000	16.000	20.00	0.188	0.165
20X14	20.000	14.000	20.00	0.188	0.156
22X20	22.000	20.000	20.00	0.188	0.188
22X18	22.000	18.000	20.00	0.188	0.165
22X16	22.000	16.000	20.00	0.188	0.165
24X22	24.000	22.000	20.00	0.218	0.188
24X20	24.000	20.000	20.00	0.218	0.188
24X18	24.000	18.000	20.00	0.218	0.165
30X24	30.000	26.000	24.00	0.250	0.218
30X22	30.000	22.000	24.00	0.250	0.188
30X20	30.000	20.000	24.00	0.250	0.188
